Вкладка ФАЗА (обсуждение)

[vladtar]

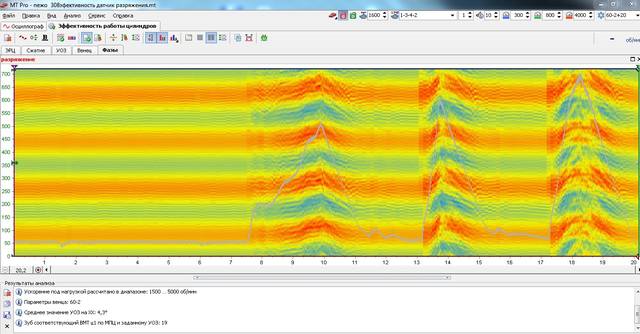

Просмотрел вкладкой фаза ДД в 1-2-3-4м цилиндрах и увидел что меняется цвет? Да и на других вкладках разный полосатый цвет. От чего зависит цвет на вкладке фаза?

Файл выложите.
Цвет зависит от амплитуды, min - синий, max - красный.

https://dropmefiles.com/UMwyF

[admin]


[vladtar]

Спасибо за разбор полетов, ах этот чудный PS162, наверное невечный он , ну и то спасибо, он стойко выдерживал ВСЁ чем я его кормил. АВ изменение привычного цвета - это значит кому то 3,14.здец.

[Petyanya]

Сегодня попался 5FW EP6. По фазам работает всё.
Онлайн очень удобно, даже лучше чем я ожидал.

Датчик разряжение в щуп. Немного непонятен дребезг в его показаниях, но как есть. т.е с мотором косяк, будет плановая замена колпачков и цепи а там посмотрим, но что за дребезг?

Ну и положение валов в режиме фаза.

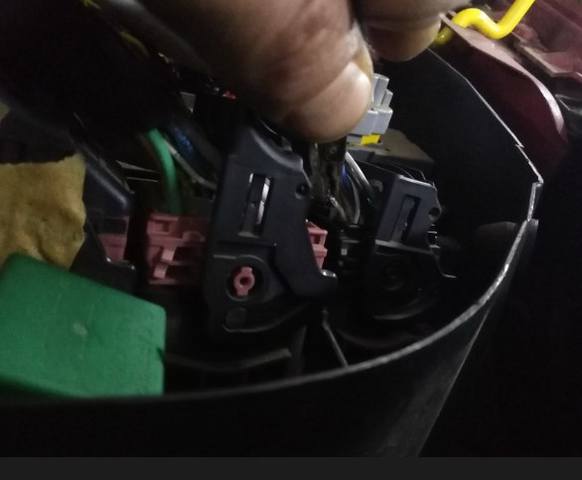

Подключиться удобнее всего А а3 маленький разъём. B4.4 сигнал коленвала.

[andrei_590]

Дискретизацию надо поменьше, 50 - 100 будет ровный сигнал с ДР.

[Disel56]

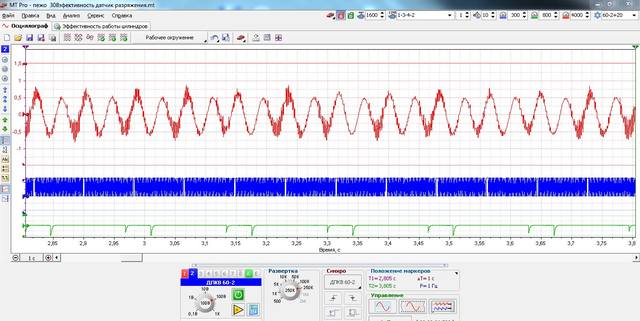

Датчик разряжение в щуп. Немного непонятен дребезг в его показаниях, но как есть. т.е с мотором косяк, будет плановая замена колпачков и цепи а там посмотрим, но что за дребезг?

Вчера тоже снимал сигнал ДР, был такой же дребезг. Взял трубочку подлиннее (была 4 см, поставил 7 см.), дребезг почти пропал. Надо было еще уменьшить развертку,как советует andrei_590. Да и входное отверстие у меня великовато - 4 мм, нужно сделать регулируемое.

ДР в М.щупе с МПЦ 1ц..png (36,46 Кб) Просмотров: 2364

[Petyanya]

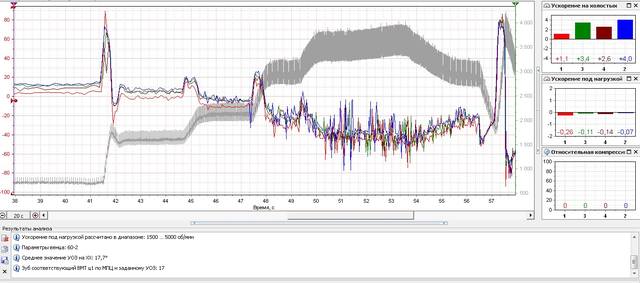

Всё работает. Стабильнее стал проходить анализ по эффективности, эффективность онлайн также четко. Ну и вкладка фаза, очень удобно и информативно.

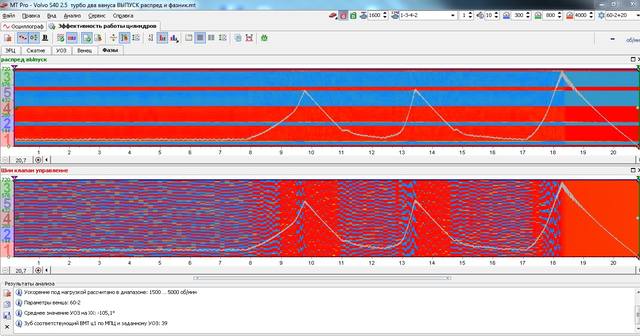

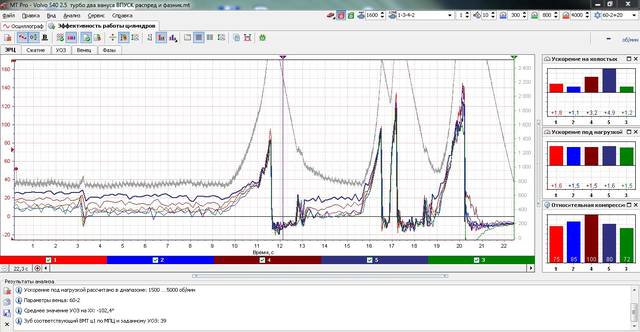

Сегодня смотрел Volvo, проблема по ванусу выпускного вала. всё чётенько.

[andrei_590]

Провёл сегодня сравнительный анализ синхронизации, состояние цепей ГРМ и фазорегуляторов вкладкой ФАЗА, на четырёх одинаковых двигателях (G4FC), разных годов и пробегов. У всех синхронизация в норме, перескоков и растяжений цепи нет, погрешность +/-1*. У моторов с большими пробегами работа фазорегуляторов "рваная", видно по изогнутой форме поворота вп.распредвала, присутствуют шумы и стуки, а на Элантре ещё и занижено давление масла на горячую.


Церато 09.png (147,66 Кб) Просмотров: 2022

А на машинах с меньшими пробегами, форма поворота более округлая и плавная.

Церато 10.png (148,52 Кб) Просмотров: 2012


Раньше только метки можно было проверить, теперь функционал расширился, надо изучать дальше. Полезный инструмент! Спасибо, Сергей!

[admin]

Для того что бы на картинке было больше графика фаза и меньше других элементов экрана
Скрывайте панель управления / результатов (F8)


Или можно скопировать картинку в буфер


[admin]

Провёл сегодня сравнительный анализ синхронизации, состояние цепей ГРМ и фазорегуляторов вкладкой ФАЗА, на четырёх одинаковых двигателях (G4FC)

Андрей, выложите пожалуйста эти файлы.

[andrei_590]

Есть, выложить файлы! 4 в одной папке: https://mega.nz/file/K9MAmaZT#wUtoWqO76 ... zaEuRbb-44

[andrei_590]

Ещё два файла с родственных моторов G4NA и G4KD, с разницей по впускному фазорегулятору, на KD - электрический привод. Можно диагностировать состояние щёток и торцевого-фронтального коллектора электромотора.



Файл: https://mega.nz/file/y1kjBZwR#nrkt-TASy ... mRvWO7FC1o

[Petyanya]

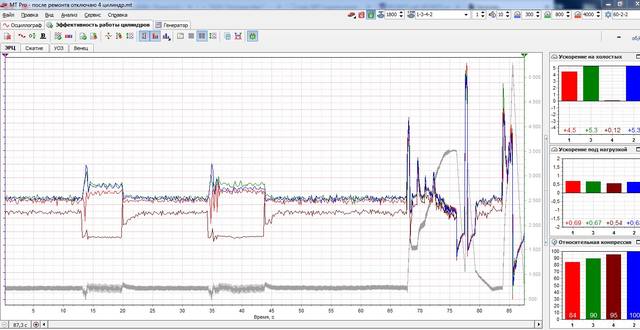

Peugeot 308 5FW EP6 в онлайне видно как не работает 4 цилиндр.

[Чип Тюнинг Днепр]

Что то видать пропустил! Что за инструмент, как работать, и самое главное где взять?

[a_electric]

http://mlab.org.ua/forum/viewtopic.php?p=117043#p117043

[Иваныч_56]

Что то пропустил? Почему то у меня нет окошка для галки для вывода параметров маркеров в окне Фазы, как например на скрине у Андрея?

Церато 2010.JPG (36,38 Кб) Просмотров: 1219

Церато 2010 с моего компа.JPG (34,42 Кб) Просмотров: 1226

Может это что то менять в системных настройках?

[andrei_590]

Левой мышью щёлкнуть по маркеру и нажать верхнюю кнопку в выпадающем окне.

[Иваныч_56]

По всем маркерам щёлкал от 1 до 4- ничего не происходит Двойной щелчок работает, а одиночный нет. С удержанием клавиш Shift и Ctrl то же всё ОК!

[pip]

Левой мышью щёлкнуть по маркеру и нажать верхнюю кнопку в выпадающем окне.

Тысяча извинений, но по моему - правая кнопка мыши, и нажать "положение маркеров"

[Иваныч_56]

Это положение маркеров, а чем вывести их параметры???
