Сообщение sonikalex » 19 май 2014, 15:29 | Cообщение: #1

Доброго всем времени суток!
Ребят помогите начинающему диагносту. купил прибор и первая машина оказалась с такой болячкой.
Снял осциллограмму вторичного напряжения, симптомы авто не набирает двс свыше 4500 об.
http://hdd.tomsk.ru/desk/itaivhkg
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Diamant F25A 6g73 doch

Сообщение Igor1973 » 19 май 2014, 17:04 | Cообщение: #2

Ответ на какой вопрос Вас больше интересует здесь - Почему "авто не набирает двс свыше 4500 об" ? или Как научиться правильно снимать осциллограммы ВВ?
Аватара пользователя
Igor1973

Сообщения: 2170
Зарегистрирован: 05 дек 2009, 22:24
Откуда: Брест, Беларусь
Благодарил (а): 201 раз.
Поблагодарили: 248 раз.

Re: Diamant F25A 6g73 doch

Сообщение sonikalex » 20 май 2014, 04:39 | Cообщение: #3

Боюсь спросить....неправильно снял? :oops:
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Diamant F25A 6g73 doch

Сообщение КФЛ » 20 май 2014, 08:36 | Cообщение: #4

У меня , по этой ссылке, ничего не открывается (:
Душа — Богу, сердце — женщине, долг — Отечеству, честь — никому!
Аватара пользователя
КФЛ

Сообщения: 2465
Зарегистрирован: 30 ноя 2012, 14:58
Откуда: Астрахань
Благодарил (а): 176 раз.
Поблагодарили: 211 раз.

Re: Diamant F25A 6g73 doch

Сообщение Igor1973 » 20 май 2014, 17:15 | Cообщение: #5

Бояться не надо, надо просто спрашивать о том, в чем сомневаешься. Это не проблема, научиться можно всему, было бы желание. Вот когда желания учиться нет, тогда, да, жопа.

Теперь от том как снято. Вроде картинку мы видим, но снято без понимания, а это не есть хорошо.
Давайте по-порядку.
1. Тип системы зажигания? DIS?
2. Подробно: Как, куда и чем подключались.
3. Настройки. Ну это мы, славу Богу, можем видеть и без пояснений.

Потом укажу на ошибки.
Аватара пользователя
Igor1973

Сообщения: 2170
Зарегистрирован: 05 дек 2009, 22:24
Откуда: Брест, Беларусь
Благодарил (а): 201 раз.
Поблагодарили: 248 раз.

Re: Diamant F25A 6g73 doch

Сообщение sonikalex » 20 май 2014, 18:18 | Cообщение: #6

Спасибо за понимание.Желание есть вот смотрю курсы Пахамова, но на практике не применялось. от него и приобрел данный девайс.
1.Система DIS 2
2.Подключал глав провода к Внешнему адаптеру зажигания, определил полярность и начинал подключать 1-4-2-5-3-6 на первый цилиндр одел датчик синхронизации (9 канал), а 5 и 6 канал подключил к адаптеру.
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Diamant F25A 6g73 doch

Сообщение derenko2 » 20 май 2014, 20:39 | Cообщение: #7

оппа а с каких пор от Пахомова можно Мт про купить? он вроде кроме Автоскопа и Мотодока ничего не признает....
Аватара пользователя
derenko2

Сообщения: 274
Зарегистрирован: 03 янв 2013, 08:44
Откуда: Россия Ставропольский край г Нефтекумск
Благодарил (а): 25 раз.
Поблагодарили: 7 раз.

Re: Diamant F25A 6g73 doch

Сообщение Igor1973 » 20 май 2014, 21:23 | Cообщение: #8

Я понял следующее:
- Система DIS-6
- Вы работаете с внешним адаптером зажигания SparkMaster
- При этом выходы Спарка Вы подключили ко входам 5-му и 6-му каналов. Дифференциальный режим не включен.
- На ВВ провод первого цилиндра надет датчик синхронизации, или МПЦ, который подключен к 9-му каналу.

Исходные данные верны? Если верны, сразу проводим работу над ошибками.
Первым делом внимательно прочитайте статьи по системам зажигания: http://mlab.org.ua/articles/ign-sys.html
Если уже делали это перечитайте их еще раз - одного раза Вам было не достаточно.

1. Что такое "глав провода"?
2. Внешний адаптер DIS (ровно как и внутренний) приводит сигнал любой системы DIS к классическому виду. Следовательно, этот сигнал надо подать на один из входов осциллографа.
3. Синхронизацию можно тоже пустить через этот адаптер, хуже не будет, а так там возможно внутри имеются фильтра, то и пользу поимеем. В этом случае второй выход адаптера надо подключать ко входу 9. Вы решили подключить датчик МПЦ напрямую к 9-му каналу - так тоже можно. В этом случае выход синхронизации адаптера (не знаю, как он там маркируется) не используется.
4. При работе с дифференциальными адаптерами, внешним, или внутренним - без разницы, тип системы зажигания в окне анализа выбираем Классическая, соответственно указываем только один канал, к которому подключен выход внешнего адаптера, или Спарка (как его зовут в народе).
Аватара пользователя
Igor1973

Сообщения: 2170
Зарегистрирован: 05 дек 2009, 22:24
Откуда: Брест, Беларусь
Благодарил (а): 201 раз.
Поблагодарили: 248 раз.

Re: Diamant F25A 6g73 doch

Сообщение sonikalex » 05 дек 2014, 15:49 | Cообщение: #9

derenko2 писал(а):оппа а с каких пор от Пахомова можно Мт про купить? он вроде кроме Автоскопа и Мотодока ничего не признает....

ну я имел не конкретную марку а мотортестер.
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Diamant F25A 6g73 doch

Сообщение sonikalex » 05 дек 2014, 15:54 | Cообщение: #10

в общем спустя пол года танцы с бубном продолжаются.
немного потренировался на авто чуть научился.
и так машина MMC Diamant 6g73 в кузове F25A

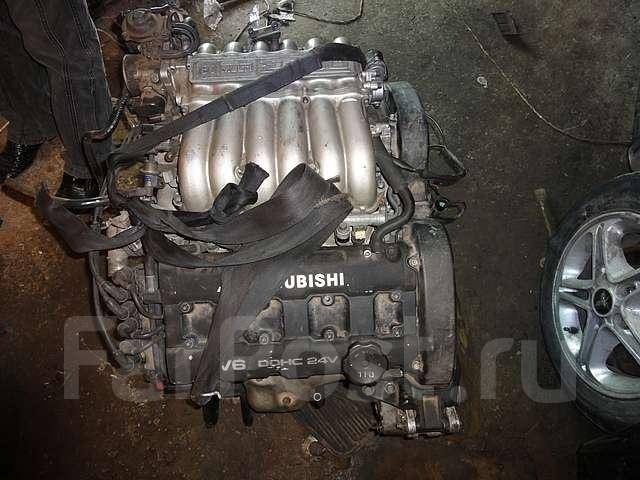

фото двс с гугла


жалоба не набирает свыше 5000.
что было сделано клиентом:
1.Заменен бензонасос большой производительности.
2.Заменен ДМРВ (на контракт.)
3.Проверена компрессия на всех горшках по 14.
4.Заменены глав провода,а также свечи
5.Проверены метки грм, я еще и сам проверил 100% в метке

Проверка мною была:
1 Считывание ошибки самодиагностикой 2 ошибки это
22 Неправильный сигнал датчика положения коленвала
23 Неправильный сигнал датчика положения верхней мертвой точки

Далее подключаюсь к датчикам коленвала все норм, импульсы есть и ровные.
на всякий случай взял провод с экраном и прокинул его и подключил к эбу.
без результатно.

вскрыл эбу прозвонил все дорожки до процессора, неисправных деталей не нашел.

снял осциллограмму вторички.сперва снимал во всех 6 цилиндрах. на xx в окне вторичного напряжения показывает все нормально,
но при увеличений оборотов до 5000 программа сбивается. так как на синхронизирующем датчике первого цылиндра происходит много импульсов.

Снял осциллограмму вторички на 1 гбц (для удобства) и подключился к первички до коммутатора
(с компьютора приходит 3 сигнала.3 катушки)
при xx все нормально


при отсечки на 5000




Следующим днем решил снять осциллограмму первички и дпкв так как думаю раз комп ругается на датчик
может он просто на оборотах не видит в каком месте находится коленвал. и поэтому отключает искру.
каждый импульс соответствует своему цылиндру,6 цылиндров 6 зубьев.



при оборотах вродебы не чего



и тут наблюдаю картину


откуда столько импульсов на коммутатор?
Последний раз редактировалось sonikalex 06 дек 2014, 13:52, всего редактировалось 2 раз(а).
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Diamant F25A 6g73 doch

Сообщение КФЛ » 05 дек 2014, 16:04 | Cообщение: #11

а дальше то что?
Душа — Богу, сердце — женщине, долг — Отечеству, честь — никому!
Аватара пользователя
КФЛ

Сообщения: 2465
Зарегистрирован: 30 ноя 2012, 14:58
Откуда: Астрахань
Благодарил (а): 176 раз.
Поблагодарили: 211 раз.

Re: Diamant F25A 6g73 doch

Сообщение михаил58 » 05 дек 2014, 18:09 | Cообщение: #12

sonikalex писал(а):Спасибо за понимание.Желание есть вот смотрю курсы Пахамова, но на практике не применялось. от него и приобрел данный девайс.
1.Система DIS 2
2.Подключал глав провода к Внешнему адаптеру зажигания, определил полярность и начинал подключать 1-4-2-5-3-6 на первый цилиндр одел датчик синхронизации (9 канал), а 5 и 6 канал подключил к адаптеру.

Ну и. ВОПРОС ТО ГДЕ? Или я читая не понял?
михаил58

Сообщения: 1143
Зарегистрирован: 29 июн 2012, 12:53
Откуда: Г.Полтава.Украина.
Благодарил (а): 159 раз.
Поблагодарили: 70 раз.

Re: Diamant F25A 6g73 doch

Сообщение sonikalex » 06 дек 2014, 13:08 | Cообщение: #13

Ребят интернет рубанули не дописал. :D
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Diamant F25A 6g73 doch

Сообщение sonikalex » 09 дек 2014, 16:01 | Cообщение: #14

Проблема решилась заменой ЭБУ.
sonikalex

Сообщения: 23
Зарегистрирован: 19 май 2014, 15:13
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
