Запрос эталонных осциллограм ДПКВ+ДПРВ

[Pustynnikov]

Добрый день. Нужен эталон на Ford Mondeo III мотор 2.0 TDCI код SDBA 2005 года выпуска. Приехала машина с двумя ошибками P0340 и P0335, хочу попробовать не разбирая проверить. Заранее спасибо

[юриччь]

Здравствуйте. Нужна осциллограмма на Ford Mondeo 2012 г. двигатель 1.6 Duratec 120 л.с. FWD. на табличке FA.

[васек]

Привет.
Должно быть речь - про 1.6 Ti VCT KGBA (2xVVT).
Сравните :

FORD 1.6 Ti VCT_ KGBA_ sync 5ms.PNG (93,37 Кб) Просмотров: 2579

FORD 1.6 Ti VCT_KGBA_ VALVE TIMING.png (91,42 Кб) Просмотров: 2576

.
Лог FORSCAN:

FORD 1.6 Ti VCT _ CAM DATA.rar

(8,46 Кб) Скачиваний: 32

[юриччь]

Да. Этот двигатель. Немного разобран пока, не могу сравнить. Спасибо огромное.

[михаил58]

Добрый вечер.Ищу на Audi A6C5 2001г.AML 2.4 л. Эталонную осцилограмму ДПКВ+ДПРВ (левый и правый).Снял ось .Думаю что не верно стоит впускной вал на левой голове 4 к. осцила.

[васек]

Привет.
Вот серия этих двигателей :

2.4 2.8 5v.rar

(155,08 Кб) Скачиваний: 36

Вот парень - из этой серии :

AUDI 2.4 BDV sync 5 ms.PNG (594,1 Кб) Просмотров: 2267

[михаил58]

васек .Огромное спасибо за эталон для AML 2.4 л. Моторист занят к мотору еще не подходил.Жду результата.

[rumbin33]

Здравствуйте. Нужна осциллограмма двигателя ВАЗ21179 LADA VESTA. Если укого есть поделитесь пожалуйста.

[васек]

Привет.

Нужна осциллограмма двигателя ВАЗ21179 LADA VESTA.

viewtopic.php?p=118946#p118946
https://forum.injectorservice.com.ua/vi ... 16v#p88528

[rumbin33]

Спасибо! Надо отредактировать первую страницу темы "Положения распредвала относительно коленвала некоторых авт" - добавить в быстрый поиск осцилку с ДВС ВАЗ 21179.

[Ivansvoi]

Ищу рабочую пару ДПКВ+ДПРВ на Mercedes w210 m104.995 HFM-SFI
на моем снятом сигнале мне кажется распред приходит раньше

[lpgkiev]

Доброго дня всем! Ищу синхру коленвал/распредвал на Golf5 1.6 BSF 2006 г.в.

[Serg57i]

Здравствуйте. Разыскивается эталонная осциллограмма ДПКВ - ДПРВ Mercedes E200 W212 1,8 л., 2010г. Устроит и просто форма сигнала ДПКВ.

Имею такую на прокрутке не запускающегося двигателя.

Мерседес - прокрутка.png (98,16 Кб) Просмотров: 1754

Похоже, отсутствуют не только сигналы двух зубов на задающем диске (кроме пропущенных официально, разумеется), но и сигнал третьего,который отсутствует рядом с заводским пропуском. Расследование на ту тему ниже в 3-х картинках.

Сомнения по 3-му отсутствующему.png (202,14 Кб) Просмотров: 1752



[Виджар]

Привет. По моему на задающем ДПКВ просто не хватает зубов )). Не было никогда таких задающих на МВ. Если имеется какой никакой доступ, снять ДПКВ и заглянуть хотя бы дешевым китайским эндоскопом на задающий...

[Serg57i]

Привет, Виталий. Все произошло после ремонта АКПП. Человек коэ-как доехал до дома с ошибками по ДПКВ и все - больше не запускается. Видимо, сломали или отогнули зубья. Потом создам тему, не буду здесь засорять.

[Petyanya]

CHRYSLER VOYAGER 2.5 CRDi 2001 может у кого есть эталон? С 2.8 не сходится, на 2.5 датчик коленвала 3 контактный, 2.8 2-х. и на 2.8 уже шторка на распредвалу в два раза уже
.

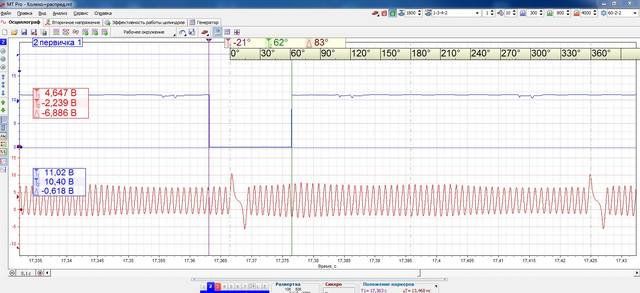

У меня так.

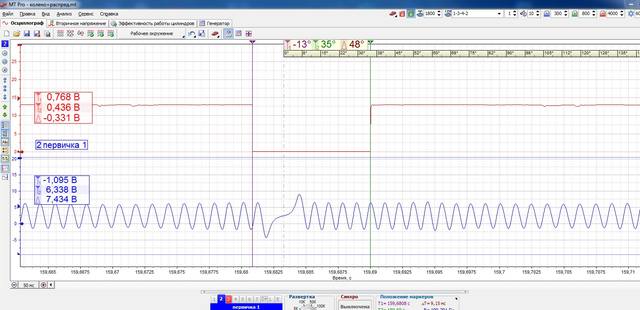

2.8 ниже для сравнения.

[amatycin]

Осциллограммы Амарок 12 июля 2020г можно использовать как образец. В незаводке была виновата солярка

[a_electric]

И как его то найти то сообщение? Я не искал. И если я его когда ни будь найду поиском, то как мне узнать про сообщение от 8 декабря 2020? Если ты авто того поста, то подредактируй прям там, что бы сразу ясно было, что это можно считать за эталон. Так правильней будет.

[Alexaveolt]

Коллеги, Пежо 407 2004г 1.8 мотор 6fz. Есть у кого эталон синхры дпкв и дпрв?

[васек]

Привет.
viewtopic.php?p=120098#p120098
