Диагностика индивидуальной системы зажигания

Методика диагностики индивидуальной системы зажигания (система с одноискровой катушкой зажигания) отличается от диагностики классической (трамблерной) или DIS системы зажигания по причине отсутствия в ней внешних высоковольтных проводов. Как правило, индивидуальная система зажигания представляет из себя отдельную катушку зажигания и свечу на каждый цилиндр и имеет вид, представленный на рисунке. Часто индивидуальные катушки объединяют в единый модуль.
Внешний вид индивидуальной системы зажигания
Внешний вид индивидуальной катушки зажигания
1. Электропроводка катушки
2. Разъем
3. Катушка зажигания
4. Колпачок свечи
5. Свеча зажигания


Поскольку вся вторичная цепь системы зажигания находится в колодце блока цилиндров, непосредственно использовать емкостные датчики не удастся. Снять осциллограмму вторичного напряжения с помощью емкостного датчика возможно только с одной катушки, т.е. датчик необходимо будет поочередно подключить ко всем катушкам. Для этого необходимо скрутить зажим и поднести торец датчика к открытой верхней части катушки.

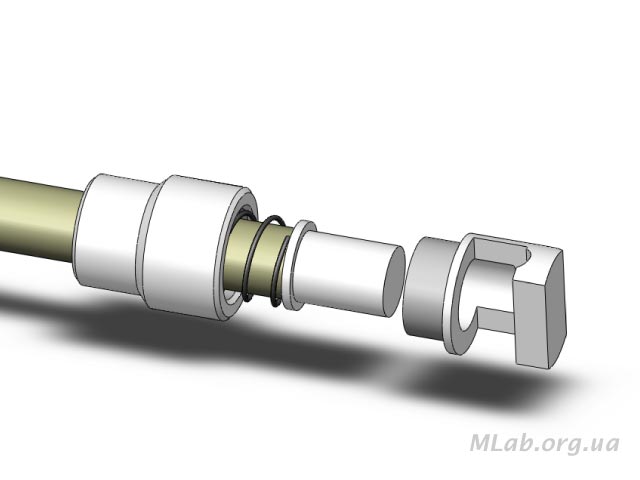

емкостной датчик высокого напряжения
Скрутите зажим с емкостного датчика

Диагностика индивидуальной системы емкостным датчиком
Диагностирование индивидуальной катушки зажигания с помощью емкостного датчика Cx

Осциллограмма, полученная таким методом будет несколько отличаться от классической осциллограммы
осциллограмма высокого напряжения системы зажигания
1. Осциллограмма, полученная на индивидуальной катушке емкостным датчиком
2. Классическая осциллограмма


При этом в настройках программы анализа вторичного напряжения необходимо выбрать либо «Режим одного цилиндра», либо «Последовательный режим».
Совет!
Видео-подсказка по применению "Последовательного режима"
Для удобной и быстрой диагностики сразу всех катушек зажигания возможно воспользоваться индуктивными датчиками.

Применение индуктивного датчика Lx4
Катушка зажигания работает по принципу повышающего трансформатора и имеет две обмотки. Первичная и вторичная обмотки имеют общий сердечник и связаны между собой электромагнитным полем. Следовательно, изменение силы тока в первичной обмотке приводит к изменению её электромагнитного поля и как результат - появлению ЭДС во вторичной обмотке. И наоборот, изменения силы тока во вторичной обмотке приводят к изменениям тока в первичной. Если расположить дополнительную катушку индуктивности в электромагнитном поле катушки зажигания, то в ней также будет возникать ЭДС, пропорционально изменениям магнитного поля в катушке. Таким образом, можно получить осциллограмму аналогичную классической осциллограмме вторичного напряжения.
осциллограмма высокого напряжения системы зажиганияосциллограмма высокого напряжения системы зажигания
1. Осциллограмма сигнала с индуктивного датчика
2. Классическая осциллограмма вторичного напряжения


Как видно на рисунке форма осциллограммы индуктивного датчика отличается от классической, поскольку электромагнитное поле является результатом суммирования полей созданных вторичной обмоткой, первичной обмоткой, а также сердечником катушки, который имеет определенный гистерезис магнитного поля. Однако изменения незначительны, и не создают трудностей в анализе.
Для проведения диагностики по данной методике необходимо использовать комплект индуктивных датчиков Lx4 (для одновременной диагностики 4х катушек зажигания) и Lx (для диагностики одной катушки зажигания или синхронизации). Внешний вид датчика представлен на рисунке.
индуктивный датчик для диагностики системы зажигания
1. Корпус датчика
2. Силиконовая присоска


Его чувствительный элемент представляет собой катушку индуктивности, которую необходимо разместить в электромагнитном поле катушки зажигания. Датчик фиксируется на корпусе катушки зажигания при помощи силиконовой присоски. Осциллограмма вторичного напряжения зависит от расположения датчика относительно поля катушки.

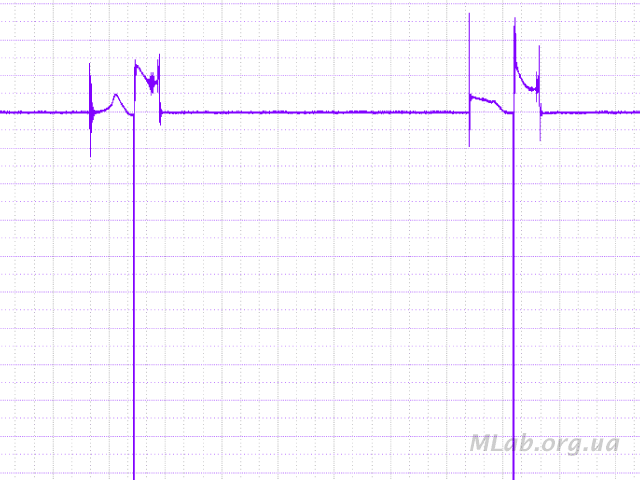

неправильная осциллограмма вторичного напряжения системы зажигания
Пример осциллограммы при неправильной установке датчиков

Поэтому следует придерживаться следующих рекомендаций.
Основным нюансом является правильное ориентирование датчика в магнитном поле катушки. Как было отмечено выше, чувствительным элементом датчика является стержневая катушка индуктивности, которая имеет ось симметрии, как указано на рисунке.
конструкция индуктивного датчика
Конструкция индуктивного датчика

Теперь рассмотрим конструкцию катушки зажигания. Наиболее распространенными являются катушки двух типов: стержневые и компактные. Два этих типа отличаются расположением магнитопровода. В стержневых катушках магнитопровод представляет собой стержневой сердечник, расположенный вдоль оси симметрии корпуса катушки. Следовательно, ось симметрии катушки расположена как показано на рисунке.

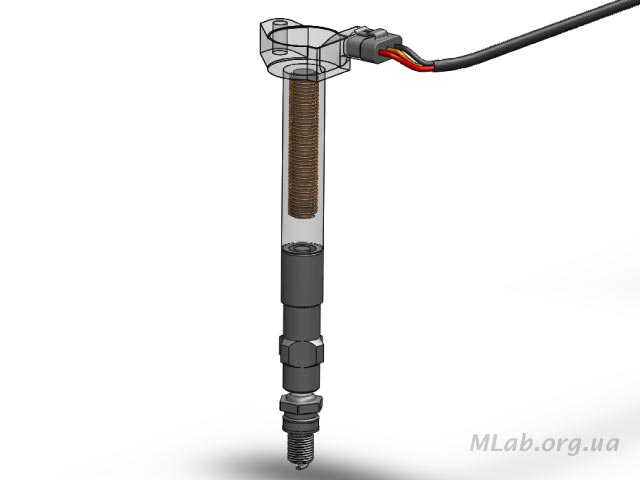

кострукция индивидуальной системы зажигания
Расположение трансформатора в стержневой катушке зажигания.

Для получения более информативной осциллограммы, необходимо разместить ось симметрии катушки датчика вдоль оси симметрии катушки зажигания. Как правило, верхняя часть катушки зажигания представляет собой плоскость, на которой и нужно расположить датчик. Фиксируется датчик при помощи мягкой силиконовой присоски. Перед монтажом обязательно необходимо очистить поверхность катушки от грязи и пыли. Для более надежной фиксации следует использовать консистентную силиконовую смазку или Литол.
расположение индуктивного датчика на катушке зажигания
Фиксация индуктивного датчика на корпусе стержневой катушке зажигания

Второй тип индивидуальных катушек зажигания называется компактной.
компактная катушка зажигания
Внешний вид компактной катушки зажигания

Ее сердечник расположен в верхней части перпендикулярно оси.
alt
Расположение трансформатора в компактной катушке зажигания.

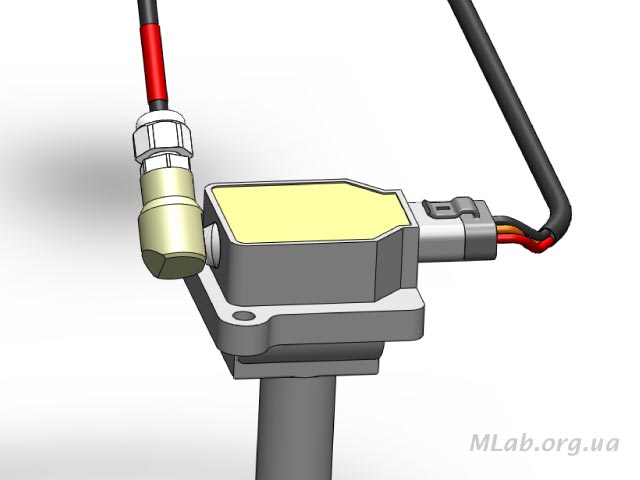

Поэтому наиболее оптимальным будет расположение датчика на торцевой поверхности катушки, как показано на рисунке.
расположение индуктивного датчика на компактной катушке
Расположение датчика на компактной катушке

Для получения импульсов синхронизации используется датчик Lx1. Его необходимо располагать на катушке зажигания первого цилиндра, рядом с датчиком Lx4. Точное расположение датчика синхронизации не столь критично, так как его задача только детектировать импульс пробоя.
расположение датчика синхронизации на катушке зажигания
Расположение датчика синхронизации на компактной катушке

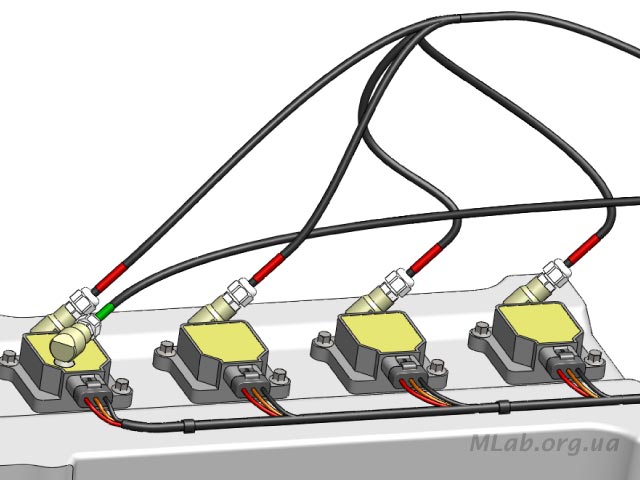

расположение индуктивных датчиков на системе зажигания
Общий вид расположения датчиков

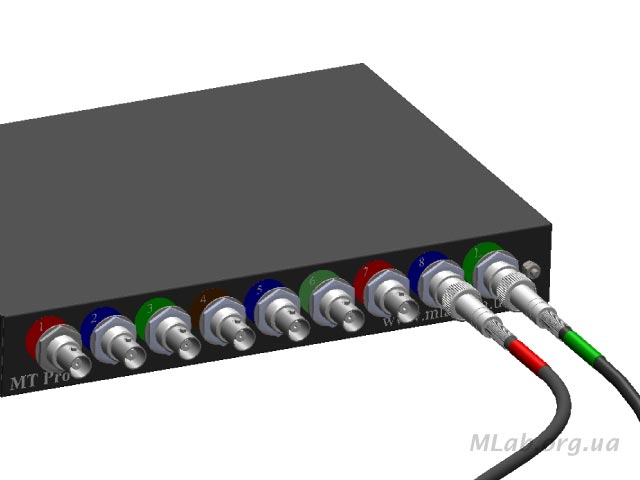

После монтажа всех датчиков на катушках, рекомендуется подключить разъем датчика Lx4 к 8-му Аналоговому каналу, а разъем датчика Lx1 к логическому каналу осциллографа.
Подключение датчиков к осциллографу
Подключение датчиков к осциллографу

В результате должна получиться аналогичная осциллограмма
осциллограмма высокого напряжения индивидуальной системы зажигания
Осциллограмма напряжения системы зажигания

Автор: Евгений Куришко
