Фотографии

Прибор имеет ударопрочный металлический корпус с устойчивым к царапинам порошковым покрытием. Корпус изготовлен из специальной стали, практически полностью гасящей все внешние электромагнитные наводки от высоковольтных цепей системы зажигания. Размеры корпуса 204 x 83 x 33 мм.


На передней панели измерительного блока MT Pro находятся следующие элементы:
1. Восемь высокочастотных разъемов типа BNC универсальных аналоговых каналов.
2. Высокочастотный разъем типа BNC универсального канала синхронизации.
3. Клемма заземления прибора.


На задней панели измерительного блока MT Pro находятся следующие элементы:
1. Разъем типа DJK-02 для подключения внешнего источника питания постоянного тока.
2. Разъем RJ45 для подключения прибора к сетевой карте ПК.
3. Отверстие с резьбой для вкручивания крючка.


Печатная плата разрабатывалась с учетом области применения прибора для обеспечения максимальной помехоустойчивости. Используется только зарубежная элементная база. Монтаж выполнен на автоматической линии монтажа.

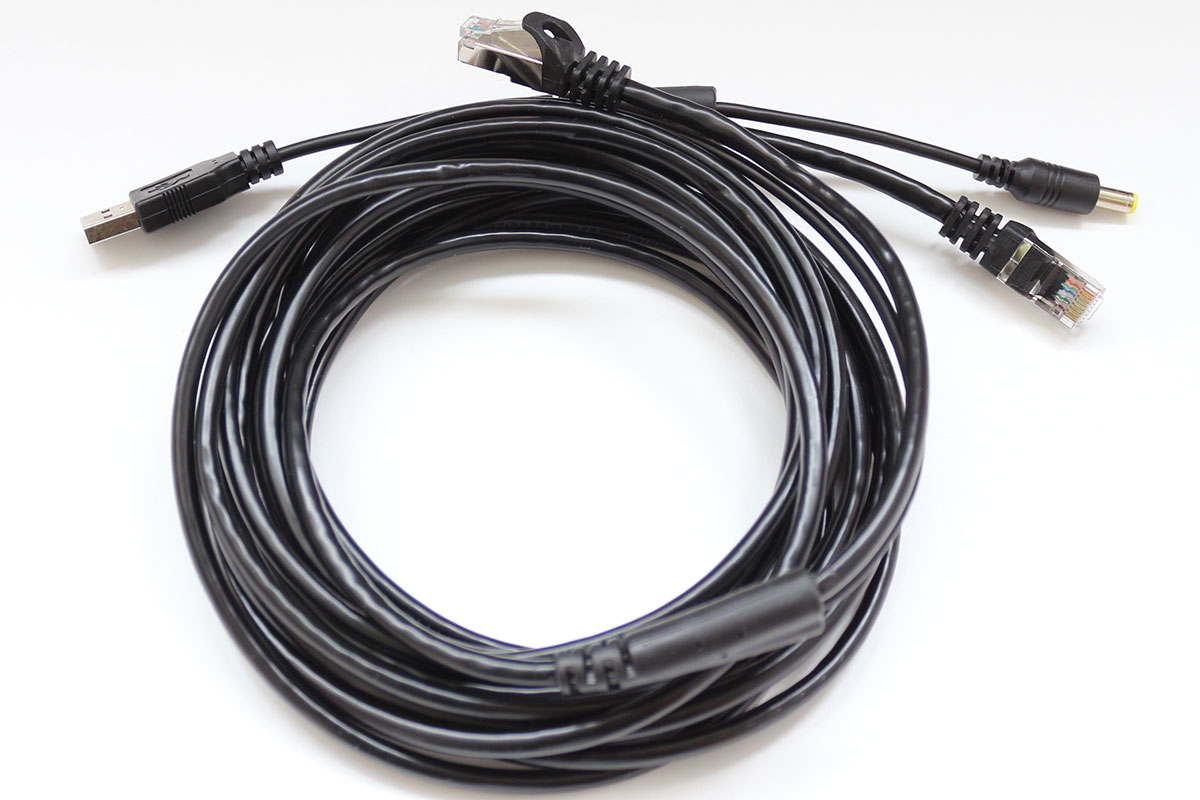

Патч-корд RJ45 FTP (экранированный) категории 5e длинной 5м со встроенной линией питания прибора от USB порта ПК.


Крючок с регулировочной гайкой.
