Патч-кодр

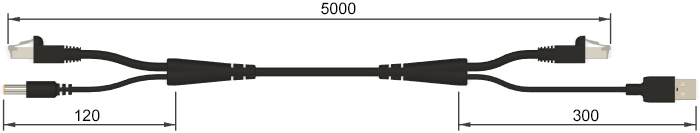

Патч-корд FTP (экранированный) категории 5e длинной 5м со встроенной линией питания MT Pro 4.1 от USB порта ПК. Предназначен для передачи данных между MT Pro и ПК по протоколу Ethernet с высокой степенью помехозащищённости и одновременно питания MT Pro от USB порта ПК (USB порт используется только для питания).

Патч-корд изготовлен из заводского FTP патч-корда, в котором незадействованные при 100 Мбит/с соединении синяя и коричневая пары используются для питания MT Pro. С одной стороны к указанным парам припаян заводской кабель питания с разъемом DC 5.5x2.1, с другой стороны - заводской кабель с разъемом USB Type A Male. Для надежности соединение проводов распаяно на печатных платах и залито термопластичным эластомером. Мы используем именно FTP патч-корд для того что бы максимально снизить влияние как внешних наводок на канал передачи данных, так как и наводок на входы MT Pro от самого патч-корда, платой за это является - высокая жесткость FTP патч-корда.

Использование протокола Ethernet для передачи данных между MT Pro и ПК является оптимальным решением с точки зрения помехозащищённости канала передачи данных в условиях сильных электромагнитных помех, создаваемых системой зажигания автомобиля. Протокол USB никогда и ни при каких ухищрениях не обеспечит сопоставимую помехозащищённость, так как изначально разрабатывался для подключения устройств, типа принтеров, фотоаппаратов и т.д., и не имеет встроенной гальванической развязки. Существенным недостатком протокола Ethernet является отсутствие встроенной линии питания для подключаемых устройств (дорогую и малораспространённую технологию PoE не берем в рассмотрение). Устранить этот недостаток как раз и призвана встроенная линия питания MT Pro, т.е. в результате получаем и высокую помехозащищённость, и питание по одному проводу.
